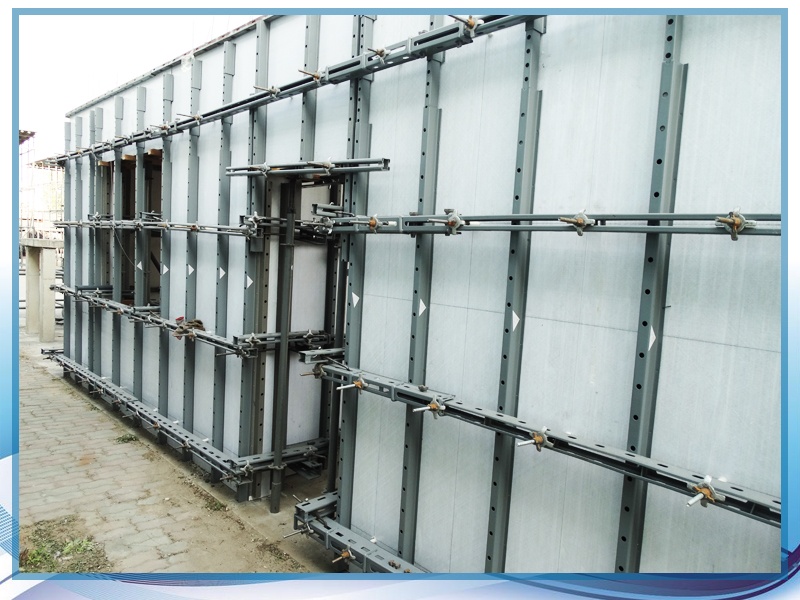

剪力墻鋼背楞安裝
①、剪力墻鋼背楞采用組合鋼模，板沿長度方向豎向放置，Φ48×3.5
鋼管作為豎向背楞，間距；設φ14對拉螺栓加固，其間距從墻底
至墻高1/3處為（豎向）×（橫向），上部為×，
鋼管箍間距與對拉螺栓間距一致，第一道對拉螺栓距地越小越好，且不
大于，以防墻根部漲模。墻模內側支撐與滿堂架拉牢，形成一整體。
②、剪力墻鋼背楞安裝順序：
剪力墻軸線的引測→校正剪力墻主筋→安裝鋼筋保護層墊塊→安裝
剪力墻模板→支撐加固、校正（包括對拉螺栓安裝）
③、剪力墻鋼背楞的安裝方法
1.根據引測的矩形控制網，經緯儀定線、鋼尺量距，根據施工圖用
墨線彈出剪力墻模板的邊線和外側控制線，以便于模板安裝和校正。
2.用水準儀把建筑物水平標高，直接引測到模板安裝位置。
3.模板承墊底部應預先用水砂漿找平，以保證模板位置正確，防止
模板底部漏漿。
4.墻模板的對拉拉片應平直相對，以使穿墻拉片與模板保持垂直，
剪力墻對拉片縱向間距，橫向間距。
5.相鄰模板邊肋用U型卡連接間距不得大于，不宜向同一方向6.墻模板采用鋼模拼錯縫布置。
剪力墻模板的支承系統
剪力墻的支承系統采用Φ48×3.5鋼管作為內外鋼楞，鋼楞間距
，鋼楞宜采用整根鋼管，接頭應錯開設置，搭接長度不少于，
剪力墻加設40×3mm對拉扁鐵，端頭焊Φ14絲桿用蝶形扣件及螺帽固定

墻兩側內外鋼內楞，墻體斜撐間距1m，與滿堂架連為整體。
